负载均衡(SLB)快速安装指南

简单介绍

负载均衡器（SLB）是西维数码针对弹性云主机免费提供的一种基于4层的网络负载均衡服务（以下简称为负载均衡）。负载均衡将同一机房的多台服务器，通过设置组建为一个高性能,高可靠,高可用的应用服务器池,将访问服务器的请求分发到云服务池的云服务器.

负载均衡是为弹性云量身订做的,从多角度充分发挥弹性云服务器的性能,用户只需按向导提示输入弹性云服务器的IP地址等信息,系统即可自动部署负载均衡,无需人工干预,即刻使用体验负载均衡。

负载均衡将自动检查部署在负载均衡中的服务器健康状态，自动隔离服务异常的弹性云服务器，彻底解决服务器的单点故障问题，同时有效的提高了整个系统的高可用性，此外，负载均衡器可将Web服务器、数据库服务器等隐藏在后端，能有效提升系统的安装性。另外，如果服务器状态恢复，负载均衡将在极短的时间内将此服务器加入到服务器池，以便提供服务。

初次使用

注意:在部署负载均衡之前，您需要确认您有三台或三台以上的弹性云服务器，并且都在处于同一物理机房。

应用场景：假设您的网站是asp.net+sqlserver开发，访问量比较大，想通过负载均衡来提升系统的稳定性。

建议这样安排服务器的使用：

1. 一台linux 6.4 的云主机做前端的负载均衡服务器。这个主机对CPU、内存要求不高，但是对带宽需求很大，您的网站的所有流入、流出流量都会经过这台服务器。所以需要它具有高带宽。推荐配置：2核、2G内存、10M带宽， 使用分布式集群存储。

2. 文件服务器1台，所有的网页文件都存放在这台服务器上，通过“文件共享”的方式给其他web服务器提供服务。此服务器要求硬盘较大，其他方面均无重要需要求，外网带宽选购2~3M左右，能满足平时ftp更新即可。

3. Web服务器3~5台，安装win2003/2008系统，在IIS中统一配置为使用 文件共享服务器做为网站主目录。如\\192.168.5.2\web\ ,web服务器通过内网跟前端的负载均衡器连接，不需要太大的带宽，用最低的1M带宽即可。

4. 数据库服务器1~2台，  sqlserver数据库运行在专用的数据库服务器上，通过内网连接。数据库服务器的外网带宽1M即可，CPU和内存建议要8核、8G以上。如果数据库非常重要，可以一台做为平时正常使用，另外一台通过sqlserver的“镜像”功能实时同步备份.



注：如果您的web服务器是linux平台，可以考虑nfs文件共享或rsync自动同步数据等方案来保证网站数据的一致性。

负载均衡将按以下的步骤部署：

    环境设置??下载程序??设置安装

本文档旨在指导用户如何第一次部署和使用负载均衡:

环境设置

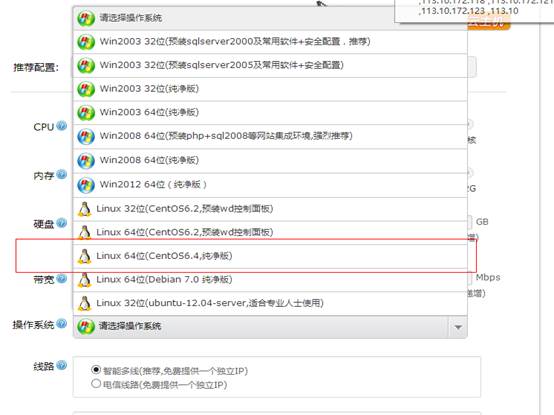

使用负载均衡，您需要一台服务器的系统为linux,我们强烈建议您将安装负载均衡的服务器系统设置为CentOS 6.4 64位。如下图 1-1 所示。您也可通过“客户管理中心”->“业务管理”->“独立IP主机管理”，选择现有的弹性云服务器，单击右侧的“管理”， 如图 1-2 所示。在服务器管理界面，选择“重装”，并选择红框中的系统类型，如图1-3所示

图 1-1

图 1-2

图1-3

2、下载程序

注意:下载程序只需要在部署为负载均衡服务的服务器上进行，位于服务器池的服务器不需要下载安装。

下载程序之前，您需要先远程连接到需要操作的服务器，我们建议您参考http://www.west.cn/faq/list.asp?unid=417    的linux远程登录部分操作，使用ssh远程登录器连接您要安装负载均衡的服务器。

     现在我们假设您已经登录到了需要部署负载均衡服务的服务器，您现在在远程窗口的命令行提示符输入  wget -O instslb http://downinfo.myhostadmin.net/instslb.txt

接下来输入 chmod 744 instslb  ,效果如图2-1所示

图2-1

1. 设置安装

在正式安装之前，您需要先确认安装文件，您可输入“ls ?l instslb”来确认，如图3-1所示

图3-1

红框显示的即为安装文件，如果出现如图3-2，请重复步骤2.下载程序

图3-2

接下来，执行程序，输入“./instslb”,将出现如图3-3的提示

图3-3

注意：执行程序的服务器在安装结束后将自动成为负载均衡服务器，如果您要取消操作，请按住“ctrl”和”c”键，如果您看到的不是中文，而是乱码，您需要确认您的远程登录客户端的编码为GB2312，如图3-4

图3-4

在提示符后输入您需要加入到负载均衡的服务器数量，需要提醒您的是，安装负载均衡的服务器也可以作为对外服务的网站服务器，也就是说，您也可以添加安装负载均衡的服务器内网IP到服务器池（不过我们推荐您尽量使用专用的服务器做为负载均衡服务器）。

输入添加的服务器数量以后，您将看到图3-5的以下提示

图3-5

注意：此IP地址为服务器的“内部IP地址”，而非公网地址，您可在产品服务器管理界面的首页查看到，如图3-7的红框所示，我们强烈建议您在此之前，先收集所有需要添加到服务器池的服务器“内部IP地址”。

图3-7

在输入IP地址以后，程序将自动检查IP的合法性和连通性,输入正确的IP地址后，系统将提示您输入下一个加入服务器池的IP地址，如图3-6

图3-6

输入所有的IP地址以后，系统将自动完成剩下的操作，到最后出现以下信息

图3-7

特别注意：如果您加入到服务器池的服务器为linux服务器，您需要将红框的命令复制下来，加入到服务器池的所有linux服务器上执行，如果您的服务器类型为windows操作系统，您需要以下一点额外的操作。

情况1 如果您的服务器是windows 2003 操作系统，请按如下步骤设置：

    点击“开始”，选择“设置”，再选择“控制面板”，打开“网络连接”。在打开的“网络连接”窗口中，双击“本地连接”，点击“属性”，下拉垂直滚动条，选择“Interner 协议（TCP/IP）”，再点击“属性”。在弹出的对话框中，点击“高级”，添加一个新的默认网关，如图3-8所示

图3-8

在红框中添加对应的作为负载均衡器的“内部IP地址”，也就是图3-7中显示的“负载均衡器的内部IP地址”，然后取消勾选“自动跃点”，在“跃点”的空白中，填上数字“1”，最后点击“添加”。

情况2如果您的服务器是windows 2008和2012操作系统，请按如下步骤设置：

     点击“开始”。选择“控制面板”，如下图3-9

图3-9

在弹出的窗口中，选择“查看网络状态和任务”，点击“修改适配器设置”，单击“本地连接”，再点击“属性”，下拉垂直滚动条，选择“Internet 协议版本4 (TCP/IPv4)”,再点击“属性”,在弹出的窗口中，选择“高级”,在出现的“高级TCP/IP 设置”窗口中添加默认网关，具体操作如图3-12的数字所示，在红框中添加对应的作为负载均衡器的“内部IP地址”，也就是图3-11中显示的“负载均衡器的内部IP地址”，然后点击“添加”。

至此负载均衡服务就配置完成了，等调试完成后，您可以将域名解析到“负载均衡”服务器的外网IP。

为了保证业务的高可靠性，负载均衡服务器也可以做双机热备，若有这方面的需求，请联系我们协助。

负载均衡器使用常见问题：

1. 问: 如何查看SLB中的服务器的状态？

   答:  我们结合上例的应用场景详细讲解, 假设您的网站是还是基于asp.net+sqlserver开发，目前已经通过负载均衡来提升系统的稳定性，现在需要查看下负载均衡的状态和各服务器的状态，您需要先登录到安装了负载均衡服务的服务器，然后您在远程登录窗口输入“./instslb”,接下来将出现如下图所示的界面




   图4-1






   上图中显示了当前负载均衡的整体状态，各个服务器运行情况，如果其中某台服务器出现故障，您将看到如下界面




   图4-2



      “负载均衡VIP”表示整个负载均衡对外的IP地址，测试访问正常后，您需要将您的域名解析到此IP地址，负载均衡才能正常工作。

   “服务器列表”下列出了当前配置在服务器池的所有服务器，并且显示的是服务器内部IP地址。

   “当前状态”显示各服务器在负载均衡中的健康状态，“运行中”表示健康状态正常，“异常”表示当前这台服务器不能正常对外提供服务。这时您需要检查维护这台服务器，当服务器能正常提供服务时，系统将自动做出正确的诊断结果。



2. 问: 如何在SLB增加或删除一台或多台服务器？

   答:  在设置操作时，您需要填写添加的服务器数量和内网IP地址。下面我们通过上例的应用场景继续讲解。

   假设您的网站是基于asp.net+sqlserver开发，访问量越来越大，目前已经通过负载均衡来提升系统的稳定性，现在需要添加一台新的服务器到负载均衡,并假设该服务器的内部IP地址为192.168.162.129

   现在我们假设您已经登录到了需要部署负载均衡服务的服务器，您在远程登录窗口输入“./instslb”,将出现负载均衡状态显示的界面，如图4-1，接下来请按m键，系统将提示您输入需要添加的服务器数量




   图4-3



   接下来您只需要按照安装步骤，“设置安装”来操作，就可以了，设置以后，通过状态显示，您将看到新的服务器是添加成功，工作正常，最后效果如下图4-3所示




   图4-4



          接下来，如果我们需要添加同时又删除服务器，您也只需要确定添加或删除的具体的服务器数量，并输入对应的内部IP地址即可。





3. 问：如何查看负载均衡服务器上的实时流量情况？

   答： 按如下命令安装即可

   wget downinfo.myhostadmin.net/vnstat-1.10.tar.gz
   tar xzvf vnstat-1.10.tar.gz
   cd vnstat-1.10
   make && make install

   安装完成后运行：vnstat ?l 即可查看流量。

   vnstat ?l ?i eth0  查0号网卡流量

   vnstat ?l ?i eth1  查1号网卡流量



4. 问: 如何查看负载均衡器上各服务器的实时流量?

   答: 按如下命令执行即可

   ipvsadm  -L --rate,您将看到对应IP地址的服务器当前流量(InBPS/OutBPS)。



   此外,我们列出以下负载均衡下的常用命令，以供您快速查看和操作：



   ipvsadm  ?Lc                查看当前负载均衡的网络会话连接

   ipvsadm  -L  --thresholds      查看当前活动的网络会话数

   ipvsadm  -L  --stats          查看负载均衡运行的各服务总体流量(InBytes/OutBytes)



5. 问: 如果负载均衡本身发生单点故障该怎么办？

   答: 如果您对网站的服务质量要求很高，并担心负载均衡的容错问题，则可使用负载均衡双机热备的解决方案。但前提要求您必须要有至少两台系统为linux的服务器可以使用，并且还需要单独购买一个独立的IP地址用来做负载均衡的虚拟IP地址， 以便对外提供服务。另外您的前端的2台linux弹性云服务器和所购买的IP需要位于同一个IP 的C段。 比如必须都是211.149.158.* ,如果您购买的机器不在同一个网段，请提交工单，申请更换到同一个网段之内。



   现在您需要对这两台linux服务器分别做一下设置。

   ./instslb  ?m 1 设置主负载均衡器

   ./instslb  -m   设置从负载均衡器 (通常在主负载均衡器出现问题时，自动启用)

   输入命令后，您将看到如下图所示的界面




   图5-1



上面输入的IP是指单独购买的IP。 （所购买的IP不需要在机器的网卡上绑定，只需要在上面的程序中指定即可）

接下来的设置和普通负载均衡器的设置相同，具体操作请参考前面的”设置安装”部分。

注意：负载均衡对外服务的IP只是用于将到达负载均衡器的访问流量分发到服务器池中各服务器，不作为远程操作服务器的IP地址，请特别留意！

设置完成后，请提交提交工单，申请将负载均衡的IP解除arp绑定，这样才能正常使用。在我们解除了该ip的arp绑定后，您的负载均衡双机灾备容错就可以正常使用了。

最后，再次感谢您对海川互联的支持，如在操作中有问题，请在“客户管理中心”提交“提交工单”，谢谢！

若对负载均衡架构需要技术咨询的，请联系SLB技术支持专员：028-86263960-8213
